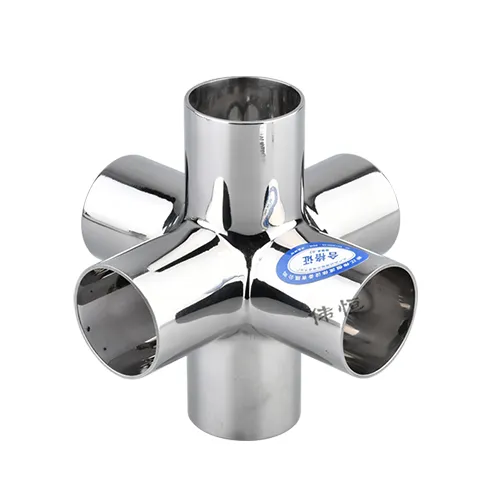

Mối hàn sáu chiều là một loại ống nối nối hai hoặc nhiều ống hoặc phụ kiện hơn, thường được làm bằng thép không gỉ hoặc carbon thép. Loại khớp này có sáu kênh và có thể kết nối hai hoặc nhiều ống hoặc phụ kiện cùng một lúc nên gọi là phụ kiện sáu chiều.
Ưu điểm của mối hàn sáu chiều bao gồm:
Nó có cấu trúc nhỏ gọn và diện tích nhỏ, phù hợp cho những dịp bị hạn chế về không gian.
Kết nối đáng tin cậy, không dễ rò rỉ và có thể đảm bảo độ kín của môi trường chất lỏng.
Nó có thể chịu được áp suất và nhiệt độ cao, thích hợp cho việc vận chuyển các môi trường chất lỏng khác nhau.
Dễ dàng lắp đặt và kết nối nhanh chóng hai đường ống hoặc phụ kiện, giảm thời gian và chi phí lắp đặt.
Khi sử dụng mối hàn sáu chiều, bạn cần chú ý những điểm sau:
Chọn loại phụ kiện và thông số kỹ thuật phù hợp để đảm bảo khớp với đường ống hoặc phụ kiện.
Trong quá trình hàn phải đảm bảo độ sạch và khô của các mối nối để tránh ảnh hưởng đến chất lượng hàn và độ kín hiệu suất.
Trong quá trình lắp đặt, hãy đảm bảo rằng các đầu nối được kết nối chắc chắn để tránh bị lỏng hoặc rò rỉ.
Trong quá trình sử dụng, hiệu suất bịt kín và tính toàn vẹn của khớp cần được kiểm tra thường xuyên và nếu có bất kỳ điều gì bất thường, cần được xử lý hoặc thay thế kịp thời.
Nói tóm lại, mối hàn sáu chiều được sử dụng rộng rãi trong việc kết nối các các đường ống và phụ kiện khác nhau, có thể đảm bảo niêm phong và tác dụng truyền của môi trường chất lỏng. Trong quá trình sử dụng nên vận hành ở chế độ tuân thủ chặt chẽ các quy trình vận hành và thường xuyên bảo trì và bảo trì nên được thực hiện. Nếu cần thiết thì đó là nên tham khảo ý kiến các chuyên gia của chúng tôi hoặc tham khảo các cuốn sách có liên quan.
| Phương pháp biểu diễn mô hình | ||||||||||||
| WH | -600 | —Q1 | -C1 | —F | —16 | -P | —25 | —D1 | —B | —W2 | —Pa | —L |
| >1. thương hiệu Weiheng | >2. Chế độ lái xe | >3. Loại thân van | >4. Phương thức kết nối | >5. Vật liệu niêm phong | >6. Áp suất danh nghĩa | >7. Chất liệu thân van | >8. Đường kính danh nghĩa | >9. Chế độ điều khiển | >10. Mức độ chống cháy nổ | —20 ~ 150oC | >12. Tùy chọn phụ kiện | >13. Ba dòng chảy |
| 1~7 tùy chọn bắt buộc, 8~13 tùy chọn | ||||||||||||
| 1 mật danh | 5 tên mã | Vật liệu kín | 10 mã | Đánh giá chống cháy nổ | |
| WH | thương hiệu Weiheng | F | PTFE | B | ExdIl BT4 Gb loại chống cháy nổ và chống cháy nổ |
| PPL | Para-polyphenylene | BZ | ExdllCT5 Gb loại chống cháy nổ và chống cháy nổ | ||
| 2 tên mã | Chế độ lái xe | H | Con dấu cứng kim loại | BC | Exdll CT6 Gb loại chống cháy nổ và chống cháy nổ |
| 600 | Dòng thiết bị truyền động khí nén | Y | cacbua xi măng | BM | ExmbllT4 Gb đúc loại chống cháy nổ |
| 900 | Hệ thống truyền động điện | X1 | Cao su Đinh Thanh NBR | cử nhân | Exiall CT6Ga về bản chất an toàn và chống cháy nổ |
| 2001 | Dòng van góc truyền động bằng nhựa cột | Quần áo | Cao su tự nhiên CSTN | ||
| 2002 | Dòng van góc truyền động bằng thép không gỉ | Kz | EPDM | 11 tên mã | Nhiệt độ trung bình |
| Kch | Cao su Viton FPM | W1 | -20-80C | ||
| 3 tên mã | Kiểu cơ thể | Cào nó | Cao su silicon cấp thực phẩm SI | W2 | -20-150C |
| Q1 | Van hai chiều | F46 | Polyperfluoroethylene FEP lót đầy đủ | Và | -20-250C |
| Nôn mửa | Van ba chiều | PFA | Được lót hoàn toàn bằng PTFE PFA hòa tan | W4 | -29-425C |
| Kz | Van bốn chiều | Fch | lót đầy đủ PTFE | W5 | -29-650C |
| Kch | Van bi cố định | N | nylon | Watt | -196-60C |
| Q5 | bóng chữ V | TC | Gốm lót | ...... | ...... |
| tôi ăn | Van bi cấu hình thấp | J | Lớp lót cao su | Nó có nhiệt độ đặc biệt có thể được thiết kế và sản xuất theo yêu cầu của khách hàng | |
| Thuyền | Van bi cấp vệ sinh | PEEK | Xeton polyether ether | ||
| Phán xét | Van bi nhựa | W | Khi chiếc nhẫn | 12 tên mã | Lựa chọn phụ kiện |
| Q9 | Van bi chân không cao | ...... | ...... | B1 | Van điện từ 2 vị trí, 3 chiều |
| Q10 | Van bi Flo toàn làng | Các vật liệu bịt kín đặc biệt khác có thể được thiết kế và sản xuất theo yêu cầu của khách hàng | Pa | Van điện từ 5 chiều 2 vị trí | |
| Q11 | Van bi đông lạnh | Bán | Van điện từ chống cháy nổ 3 chiều 2 vị trí | ||
| Q12 | Van bi cách nhiệt | 6 tên mã | Áp suất danh nghĩa | Bch | Van điện từ chống cháy nổ 5 chiều 2 vị trí |
| Q13 | Van bán cầu lệch tâm | ...... | ...... | B5 | Van giảm áp lọc |
| Q14 | Van đáy bể | Cử nhân | Công tắc giới hạn | ||
| Q15 | Van bi gốm | 7 tên mã | Chất liệu thân máy | Bsht | Công tắc giới hạn chống cháy nổ |
| D1 | Van bướm kín mềm đường trung tâm | Q | Sắt dẻo HT200 | B8 | Cơ chế thao tác tay |
| Cú đánh | 3. Van bướm lệch tâm | C | thép cacbon | Nhìn | Định vị |
| Tôi | Van bướm vệ sinh | P | Thép không gỉ 304 | ...... | ...... |
| Con gái | Van bướm nhựa | R | Thép không gỉ 316 | ||
| D5 | Van bướm thông gió | PL | Thép không gỉ 304L | 13 tên mã | Ba dòng chảy |
| D6 | Van bướm Flo cả làng | RL | Thép không gỉ 316L | L | Chuyển mạch BC loại L |
| D7 | Van bướm chân không cao | bạn | PVC UPVC | T1 | Công tắc cổng chữ T loại T |
| D8 | Van bướm bột | PP | RPP gia cố bằng polypropylen | T2 | Chuyển mạch AB loại chữ T |
| Z1 | Van cổng | L | Hợp kim nhôm | T | Chuyển mạch AC loại chữ T |
| Z2 | Van cổng dao | ...... | ...... | Mục | Công tắc cổng B loại T |
| J1 | Van cầu | Các vật liệu thân van đặc biệt khác có thể được thiết kế và sản xuất theo yêu cầu của khách hàng | |||
| J2 | Van chặn cắt ống thổi | ||||
| J3 | Van ghế góc | 8 tên mã | Nó được gọi là con đường | ||
| F1 | Van xả mở rộng hướng lên | ...... | ...... | ||
| Lớp học | Van xả xuống | ||||
| Các vật liệu thân van đặc biệt khác có thể được thiết kế và sản xuất theo yêu cầu của khách hàng | 9 mã | Chế độ điều khiển | |||
| Z | Loại công tắc tiêu chuẩn | ||||
| 4 tên mã | Sự liên quan | T1 | Loại chuyển mạch tích hợp | ||
| C1 | Chủ đề nữ | T2 | Điều chỉnh tổng thể | ||
| C2 | Theo đơn đặt hàng | T | Loại xe buýt RS485 | ||
| Tz | Chủ đề nam | D1 | diễn xuất kép | ||
| Tch | mặt bích | Cú đánh | Loại điều chỉnh tác động kép | ||
| S5 | Đầu cặp chân không KF | E1 | Uni-diễn xuất thường đóng | ||
| Tsh | mối hàn | Ồ | Loại điều chỉnh thường đóng tác động đơn | ||
| Con số | Cặp kẹp | ez | Tác động đơn và luôn mở | ||
| C8 | Kẹp | Ếch | Loại điều chỉnh tác động đơn thường mở | ||
Mối hàn sáu chiều: Hướng dẫn toàn diện về lắp đặt, ưu điểm và chứng nhận
cácMối hàn sáu chiềulà phụ kiện đường ống linh hoạt và bền được thiết kế để sử dụng trong các hệ thống đường ống phức tạp trong các ngành công nghiệp nhưxử lý hóa chất,dầu khí,thực phẩm và đồ uống, Vàdược phẩm. Được biết đến với sự đặc biệt của nóchống ăn mònVàsức mạnh, mối nối hàn sáu chiều cho phép phân nhánh hiệu quả nhiều kết nối đường ống, đảm bảo phân phối chất lỏng hiệu suất cao. Hướng dẫn này sẽ khám pháquá trình cài đặt,câu hỏi thường gặp,chứng nhận sản phẩm, Vàlợi thế kỹ thuậtcủaMối hàn sáu chiều, cung cấp cái nhìn sâu sắc toàn diện về các tính năng và ứng dụng của nó.
| Tính năng | Lợi ích |
|---|---|
| Vật liệu | làm từthép không gỉ cao cấp(304/316L), cung cấpchống ăn mònVàđộ bềntrong môi trường khắc nghiệt. |
| Thiết kế | Phân nhánh sáu chiềuthiết kế để phân phối chất lỏng hiệu quả, lý tưởng cho các hệ thống đường ống phức tạp. |
| Xây dựng hàn | Ưu đãi nâng caotính toàn vẹn cấu trúcvà khả năng xử lý các ứng dụng áp suất cao và nhiệt độ cao. |
| Niêm phong | Được trang bịcon dấu chống rò rỉđể đảm bảo an toàn vàkhông nhiễm bẩnsự liên quan. |
| Tính linh hoạt | Có nhiều kích cỡ khác nhau và tương thích với hầu hết các tiêu chuẩnhệ thống đường ốngvà vật liệu ống. |
| Đảm bảo chất lượng | Sản phẩm được chứng nhậnđể tuân thủtiêu chuẩn quốc tếgiốngISO,CN, Và3-A, đảm bảo hiệu suất đáng tin cậy. |
Việc lắp đặt đúng cách là điều cần thiết để đảm bảo hiệu suất tối ưu củaMối hàn sáu chiều. Dưới đây là các bước để cài đặt khớp nối này vào hệ thống của bạn.
Trước khi cài đặt, đảm bảo tất cả các thành phần đã sẵn sàng:
Kiểm tra khớp: Xác minh rằng mối nối không bị hư hỏng và tất cả các mối hàn đều nguyên vẹn.
Kiểm tra kích thước ống: Đảm bảo các đường ống được kết nối phù hợp vớiđường kínhVàthông số vật liệucủa mối hàn.
Làm sạch hệ thống: Làm sạch tất cả các đường ống và mối nối để loại bỏ các mảnh vụn hoặc chất gây ô nhiễm có thể ảnh hưởng đến hiệu suất.
cácMối hàn sáu chiềuđược thiết kế để hàn trực tiếp vào hệ thống đường ống của bạn.
Bước 1: Đặt khớp sáu chiều vào vị trí mong muốn.
Bước 2: Đảm bảo căn chỉnh chính xác tất cả các kết nối đường ống để tránh gây căng thẳng cho mối nối trong quá trình vận hành.
Bước 3: Sử dụnghàn TIG(Khí trơ vonfram) hoặcHàn MIG(Khí trơ kim loại), tùy thuộc vào vật liệu của hệ thống đường ống của bạn.
Bước 4: Hàn cẩn thận từng phần của mối nối, đảm bảo các mối hàn đềulau dọnVàmạnhđể đảm bảo tính toàn vẹn của kết nối.
Sau khi mối nối được hàn vào đúng vị trí, điều quan trọng là phải thực hiện các bước kiểm tra sau:
Kiểm tra áp suất: Thực hiện mộtkiểm tra thủy tĩnhhoặckiểm tra áp suất không khíđể kiểm tra rò rỉ hoặc điểm yếu trong mối hàn.
Kiểm tra trực quan: Kiểm tra mối nối xem có dấu hiệu ăn mòn, vết nứt hoặc các vấn đề có thể nhìn thấy khác không.
cácMối hàn sáu chiềucung cấp khả năng độc đáo để kết nối nhiều đường ống ở nhiều góc độ khác nhau, cho phép phân phối chất lỏng hiệu quả và nhỏ gọn. Của nóthiết kế hànđảm bảo rằng nó có thể chịu được môi trường áp suất cao, khiến nó trở nên lý tưởng cho các hệ thống phức tạp yêu cầu kết nối cường độ cao.
cácMối hàn sáu chiềuthường được làm từthép không gỉ 304hoặc316L, có khả năng chống ăn mòn, rỉ sét và mài mòn cao.316Lđược ưu tiên cho những môi trường đòi hỏi khắt khe hơn, chẳng hạn như những môi trường tiếp xúc với hóa chất khắc nghiệt hoặc nhiệt độ cao.
Vâng,Mối hàn sáu chiềucó sẵn ởcấp thực phẩmvật liệu và hoàn thiện. Nó đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, làm cho nó phù hợp để sử dụng trongchế biến thực phẩmVàsản xuất đồ uống. Đảm bảo rằng mối nối tuân thủ các chứng nhận liên quan như3-AVàFDAcho các ứng dụng vệ sinh.
Mức áp suất phụ thuộc vào vật liệu và kích thước của mối nối, nhưng thông thường,mối hàn sáu chiềucó thể chịu được áp lực lên tới150 psi. Đối với các hệ thống yêu cầu áp suất cao hơn, hãy tham khảo ý kiến của nhà sản xuất để có giải pháp tùy chỉnh.
Việc kiểm tra, làm sạch và kiểm tra áp suất định kỳ là rất cần thiết để duy trì tính toàn vẹn củaMối hàn sáu chiều. Thay thế các vòng đệm và miếng đệm khi cần thiết và thực hiệnkiểm tra trực quanđể biết dấu hiệu hao mòn hoặc hư hỏng. Để biết hướng dẫn bảo trì chi tiết, hãy tham khảo hướng dẫn sử dụng sản phẩm.
cácMối hàn sáu chiềuđược chứng nhận đáp ứng các tiêu chuẩn an toàn và chất lượng quốc tế, đảm bảo mang lại hiệu suất đáng tin cậy trong các ứng dụng quan trọng. Các chứng chỉ chính bao gồm:
| Chứng nhận | Sự miêu tả |
|---|---|
| ISO 9001 | Đảm bảo sản phẩm đáp ứng toàn cầutiêu chuẩn quản lý chất lượngtrong sản xuất. |
| Đánh dấu CE | Chứng nhận sự đáp ứng chungLiên minh Châu Âuyêu cầu về an toàn, sức khoẻ và bảo vệ môi trường. |
| Tiêu chuẩn vệ sinh 3-A | Tuân thủyêu cầu vệ sinhvìchế biến thực phẩmVàdược phẩmứng dụng. |
| PED (Chỉ thị về thiết bị áp lực) | Đảm bảo sản phẩm tuân thủquy định châu Âucho thiết bị chịu áp lực. |
Những chứng nhận này đảm bảo rằngMối hàn sáu chiềuhoạt động ổn định và đáp ứng các yêu cầu nghiêm ngặt về chất lượng và an toàn cho sử dụng công nghiệp.
cácMối hàn sáu chiềucung cấp một số lợi thế kỹ thuật khiến nó trở thành giải pháp lý tưởng cho các hệ thống đường ống hiệu suất cao:
Thiết kế hàn mang lại độ bền vượt trội so với các phụ kiện cơ khí, giúp choMối hàn sáu chiềubền hơn trong điều kiện áp suất cao và nhiệt độ cao. Các mối hàn tạo sự kết nối liền mạch, mang lại sự kết nối tốt hơntính toàn vẹn cấu trúc.
Các mối hàn cung cấp mộtchống rò rỉbịt kín, không giống như các kết nối ren hoặc mặt bích có thể bị mòn theo thời gian. Điều này đảm bảođộ tin cậy của hệ thốngvà giảm nhu cầu bảo trì hoặc sửa chữa thường xuyên.
Có sẵn ở nhiều kích cỡ và loại vật liệu khác nhau,Mối hàn sáu chiềurất linh hoạt và có thể được tùy chỉnh để phù hợp với nhu cầu hệ thống đường ống cụ thể của bạn. Nó tương thích với nhiều vật liệu ống nhưthép cacbon,thép không gỉ, Vànhựa.
cácMối hàn sáu chiềuđược thiết kế để chịu được các điều kiện khắc nghiệt, phù hợp với các ngành công nghiệp đòi hỏinhiệt độ caohoặcáp suất caocác hệ thống, chẳng hạn nhưxử lý hóa chấtVàdầu khí.
Nhờ thiết kế tiêu chuẩn và khả năng tương thích vật liệu,Mối hàn sáu chiềutích hợp hoàn toàn vào các hệ thống đường ống hiện có, giảm thời gian và chi phí lắp đặt. Của nóthiết kế nhỏ gọncũng có lợi trong môi trường hạn chế về không gian.
cácMối hàn sáu chiềulà một thành phần thiết yếu cho các hệ thống đường ống phức tạp và hiệu suất cao. Nó mạnh mẽthiết kế hàn,chống ăn mòn, Vàkhả năng chịu áp lực caolàm cho nó trở thành lựa chọn lý tưởng cho các ngành đòi hỏi kết nối đáng tin cậy, lâu dài và an toàn.
Bằng cách làm theohướng dẫn cài đặt, tuân thủhướng dẫn bảo trìvà đảm bảo tuân thủ cáctiêu chuẩn chứng nhận, bạn có thể đảm bảo rằng hệ thống của bạn hoạt động hiệu quả và an toàn. cácMối hàn sáu chiềucung cấp giải pháp tiết kiệm chi phí, linh hoạt và đáng tin cậy cho nhu cầu hệ thống đường ống của bạn.
Để biết thêm thông tin vềMối hàn sáu chiềuhoặc để đặt hàng,liên hệ với chúng tôiHôm nay. Nhóm của chúng tôi sẵn sàng giúp bạn tìm ra giải pháp phù hợp cho doanh nghiệp của bạn.
